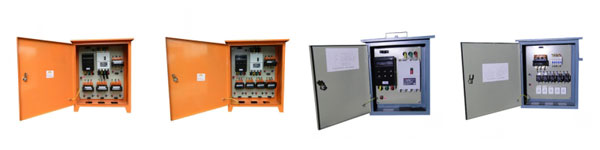

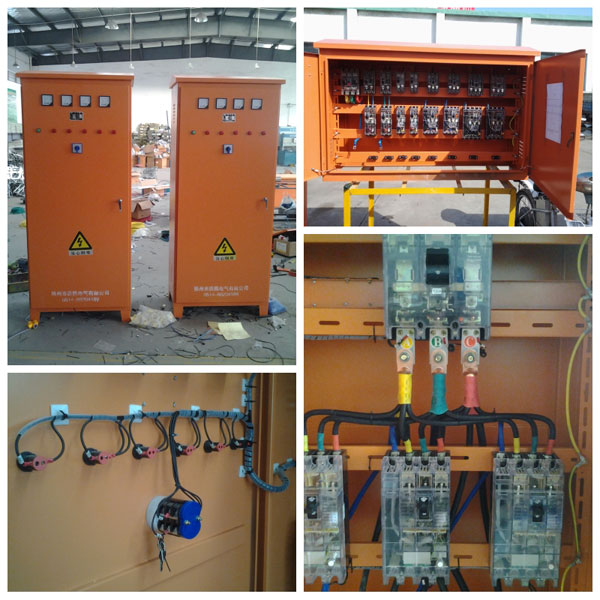

由總箱（一級）至分配電箱（二級）采用地埋五芯電纜，各種設備均設開關箱（三級），開關箱內設有漏電保護器 ，做到三級配電、二級保護“一機一閘一箱一鎖一漏”。
一級：配電柜總配電箱
二級：分配電箱
三級：開關箱
三級配電。。。
建筑配電箱實際安裝規范--水電安裝知識
一、 操作工藝
（一） 配電箱安裝要求
1、 配電箱應安裝在安全、干燥、易操作的場所,如設計無特殊要求,配電箱底邊距地高度應為1.5m.照明配電板底邊距地高度不應小于1.8m。
2、 導線剝削處不應損傷線芯或線芯過長,導線壓頭應牢固可靠,如多股導線與端子排連接時,應加裝壓線端子(鼻子),然后一起涮錫,再壓按在端子排上。如與壓線孔連接時,應把多股導線涮錫后穿孔用頂絲壓接,注意不得減少導線股數。
3、 導線引出面板時,面板線孔應光滑無毛刺,金屬面板應裝設絕緣保護套。一般情況一孔只穿一線,但下列情況除外:
（1） 指示燈配線；
（2） 控制兩個分閘的總閘配線線號相同；
（3） 一孔進多線的配線。
4、 配電箱內裝設的螺旋熔斷器,其電源線應接在中間觸點的端子上,負荷線應接在螺絲的端子上。
5、 配電箱內盤面閘具位置應與支路相對應,其下面應裝設卡片框,標明回路名稱。
6、 配電箱內的交流、直流或不同電壓等級電源,應具有明顯的標志。
7、 配電箱盤面上安裝的各種刀閘及自動開關等,當處于斷路狀態時,刀片可動部分均不應帶電(特殊情況除外)。
8、 配電箱上的小母線應帶有黃(Ll相)、綠(.L2相)、紅(L3相)、淡藍(N零線)等顏色,黃綠相間雙色線為保護地線。
9、 配電箱上電具、儀表應牢固平正整潔、間距均勻,銅端子無松動,啟閉靈活,零部件齊全,其排列間距應符合下表的要求:
|
間距 |
最小尺寸 |
|
儀表側面之間或側面與盤面 |
60以上 |
|
儀表頂面或出線孔與盤邊 |
50以上 |
|
閘具側面之間或側面與盤邊 |
30以上 |
|
上下出線之間 |
隔有卡片框：40以上；為隔卡片框：20以上 |
（以下10～14項為配電箱內N線及PE線的有關規定）
10、 在照明配電工程中,當采用TN一C系統時,N線干線不應設接線端子板(排)。當采用TN～C～S系統時,一般應在建筑物進線π接配電箱內分別設置N母線和PE母線,并自此分開。電源進線的PEN線應先接到PE母線上,再以連接板或其他方式與N母線相連,N線應與地絕緣,PE線應采用專門的導線,并應盡量靠近相線敷設。
11、 配電箱內應分別設置零線(N)和保護地線(PE線)匯流排,各支路零線和保護地線應在匯流排上連接,不得絞接,并應有編號。
12、 配電箱內的接地應牢固良好。保護接地線的截面應按下表的規定選擇,并應與設備的主接地端子有效連接。單位:(mm2)
|
裝置的相、導線的截面積S |
相應的保護導線的最小面積Sp |
|
S≤16 |
Sp=S |
|
16＜S≤35 |
Sp=16 |
|
35＜S≤400 |
Sp=S/2 |
13、 配電箱的箱體及二層金屬覆板均應與保護接地電路連接,在訂貨時應提出設置專用的、不可拆卸的接地螺絲母,其保護接地線截面按上表的規定選擇,并應與其專用接地螺絲有效連接。注意:PE線不允許利用箱體、盒體串接。
14、 .配電箱如裝有超過50Ⅴ電器設備可開啟的門、活動面板、活動臺面,必須用裸銅軟線與接地良好的金屬構架可靠連接。
（二） 彈線定位
根據設計要求找出配電箱的位置,并按照箱體外形尺寸進行彈線定位。
（三） 明裝配電箱
1、 明裝配電箱分為明管明箱和暗管明箱兩種,其配電箱的安裝方式兩種大致相同；但對于暗管明箱,現施工中一般采用下圖5-21的做法,此做法的弊病是箱后的暗裝接線盒不利于檢查和維修,一旦遇到換線、查線等情況時,還得拆下明裝配電箱。圖5-22的做法可避免這個問題,方便了檢查和維修。它只需在訂貨時按圖示對箱體提出要求即可。
2、 安裝配電箱。
（1） 拆開配電箱:安裝配電箱應先將配電箱拆開分為箱體、箱內盤芯、箱門三部分。拆開配電箱時留好拆卸下來的螺絲、螺母、墊圈等。
（2） 安裝箱體:鐵架固定配電箱箱體:將角鋼調直,量好尺寸,畫好鋸口線,鋸斷煨彎,鉆孔位,焊接。煨彎時用方尺找正,再用電(氣)焊將對口縫焊牢,并將埋入端做成燕尾形,然后除銹,刷防銹漆。再按照標高用高標號水泥砂漿將鐵架燕尾端埋入牢固,埋入時要注意鐵架的平直程度和孔間距離,應用線墜和水平尺測量準確后再穩住鐵架,待水泥砂漿凝固后再把配電箱箱體固定在鐵架上。金屬膨脹螺栓固定配電箱:采用金屬膨脹螺栓可在混凝土墻或磚墻上固定配電箱,金屑膨脹螺栓的大小應根據箱體重量選擇。其方法是根據彈線定位的要求,找出墻體及箱體固定點的準確位置,一個箱體固定點一般為四個,均勻地對稱于四角,用電鉆或沖擊鉆在墻體及箱體固定點位置鉆孔,其孔徑應剛好將金屬膨脹螺栓的脹管部分埋入墻內,且孔洞應平直不得歪斜。最后將箱體的孔洞與墻體的孔洞對正,注意應加鍍鋅彈墊、平墊,將箱體稍加固定,待最后一次用水平尺將箱體調整平直后,再把螺栓逐個擰牢固。
（3） 安裝箱內盤芯:將箱體內雜物清理干凈,如箱后有分線盒也一并清理干凈,然后將導線理順.分清支路和相序,并在導線末端用白膠布或其他材料臨時標注清楚,再把盤芯與箱體安裝牢固,最后將導線端頭按標好的支路和相序引至箱體或盤芯上,逐個剝削導線端頭,再逐個壓接在器具上,同時將保護地線按要求壓接牢固。
（4） 安裝箱蓋:把箱蓋安裝在箱體上。用儀表校對箱內電具有無差錯,調整無誤后試送電,最后把此配電箱的系統圖貼在箱蓋內側,并標明各個閘具用途及回路名稱,以方便以后操作。
3、 在木結構或輕鋼龍骨護板墻上進行固定明裝配電箱時,應采用加固措施,在木制護板墻處應做防火處理,可涂防火漆進行防護。
（四） 暗裝配電箱
1、 暗裝配電箱中拆開配電箱及安裝箱內盤芯、安裝箱蓋(貼臉)等各個步驟可參照明裝配電箱。
2、
安裝箱體:根據預留洞尺寸先將箱體找好標高及水平尺寸進行彈線定位,根據箱體的標高及水平尺寸核對人箱的焊管或PVC管的長短是否合適,間距是否均勻，排列是否整齊等,如管路不合適,應及時按配管的要求進行調整,然后根據各個管的位置用液壓開孔器進行開孔,開孔完畢后,將箱體按標定的位置固定牢固,最后用水泥砂漿填實周邊并抹平齊。如箱底與外墻平齊時,應在外墻固定金屬網后再做墻面抹灰,不得在箱底板上抹灰(見圖5-23)。
（五） 絕緣搖測
配電箱(盤)全部電器安裝完畢后,用500V兆歐表對線路進行絕緣搖測。搖測項目包括相線與相線之間,相線與零線之詞,相線與地線之間,零線與地線之間。兩人進行搖測,同時做好記錄。
二、 成品保護
1、 配電箱箱體安裝后,應采取保護措施,避免土建刮膩?zhàn)�、噴漿、刷油漆時污染箱體內壁。箱體內各個線管管口應堵塞嚴密,以防雜物進入線管內。
2、 安裝箱盤盤芯、面板或貼臉時,應注意保持墻面整潔。安裝后應鎖好箱門,以防箱內電具、儀表?yè)p壞。
